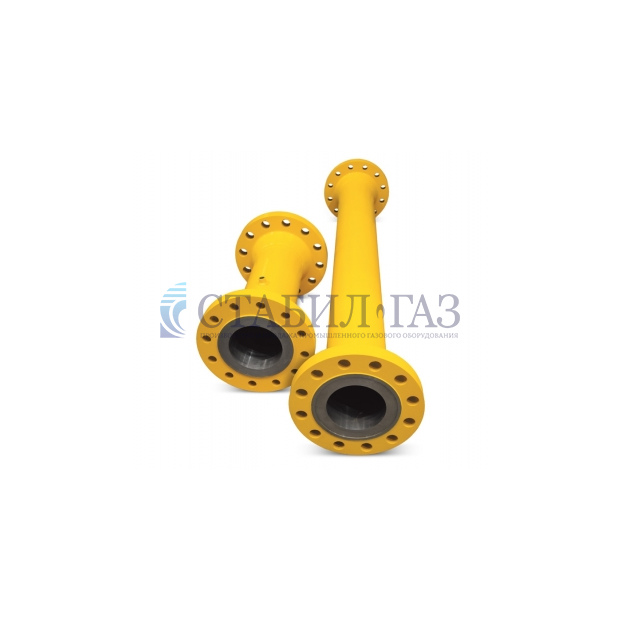

Комплект прямых участков КПУ-ВД

Узнать стоимость

Назначение

Комплект прямых участков трубопроводов КПУ-ВД предназначен для формирования ламинарного потока газа, необходимого для точного измерения объема/объемного расхода газа измерительными комплексами или счетчиками/расходомерами газа.

Границы и геометрические характеристики КПУ-ВД, а также размещение на них средств измерений (СИ) и дополнительных устройств устанавливаются стандартами и/или нормативными документами на конкретные СИ, счетчики и расходомеры.

Область применения

КПУ-ВД могут применяться при измерении объема и объемного расхода природного газа по ГОСТ 5542, а также других неагрессивных сухих и очищенных газов (воздух, азот, аргон и т.д.).

Область применения КПУ-ВД — трубопроводы диаметром до DN400 (включительно) до давления 10 МПа (включительно) объектов газовой, теплоэнергетической, нефтеперерабатывающей, нефтехимической промышленности и др.

Состав

Состав КПУ-ВД для узла учета на базе счетчика/расходомера газа:

  • Входной участок трубопровода длиной до 10DN стандартно, длиной более 10DN по заказу. Допускается по согласованию с заказчиком изготовление составного КПУ-ВД в виде двух КПУ с фланцевыми соединениями.
  • Выходной участок трубопровода длиной до 5DN стандартно, длиной более 5DN — по заказу.

В зависимости от типов счетчиков/расходомеров в КПУ-ВД применяются фланцы по ASME B16.47 (тип RF, тип RTJ), по ГОСТ33259 (тип F, тип E) и др.

Бобышки с резьбовыми отверстиями для отбора давления и гильзы датчика температуры располагаются в КПУ-ВД в соответствии с документацией на конкретный тип счетчика/расходомера.

На КПУ-ВД предусмотрены и обозначены места строповки.

Фланцевая катушка для замещения расходомера при его демонтаже, крепеж, КМЧ, ответные фланцы не являются частью КПУ и поставляются по заказу.

На КПУ-ВД оформляется паспорт с приложением паспортов на комплектущие изделия и материалы, протоколов контроля сварных соединений, актов покраски, проведения гидравлических испытаний и др.

Технические характеристики

Условия эксплуатации:

  • Максимальное рабочее давление газа Рраб.: до 10МПа включительно.
  • Диаметр трубопровода: до 400 мм. включительно.
  • Рабочая температура измеряемой среды: −40 .. +100 °С. (исполнение −50 .. +100 °С и −60 .. +100 °С по заказу).
  • Окружающая температура: −40..+60 °С. (исполнение −50 ..+60 °С и −60 ..+60 °С по заказу).
  • Относительная влажность: до 95% при температуре 35 °С.
